Descripción general del producto

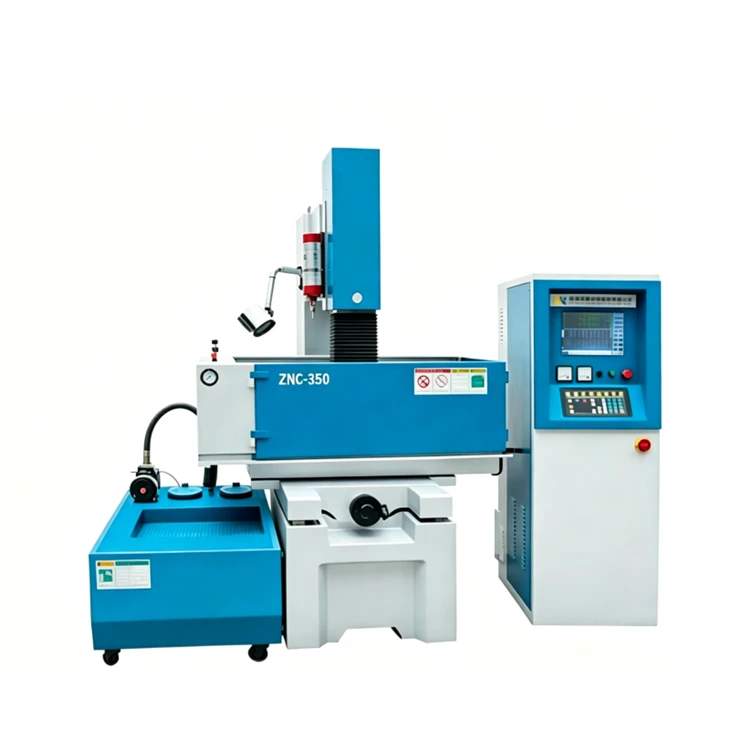

La máquina de electroerosión por penetración ZNC350 está diseñada para mecanizado de cavidades de moldes pequeños y medianos, insertos de precisión, componentes de herramientas y aplicaciones generales de electroerosión.
Con una mesa de trabajo de 600 × 350 mm, un recorrido X/Y de 350 × 250 mm, un peso máximo de pieza de trabajo de 450 kg y un peso máximo de electrodo de 50 kg, la ZNC350 proporciona más capacidad de trabajo que los modelos compactos de nivel básico-al tiempo que mantiene un tamaño de máquina práctico para la producción diaria de moldes.
Taizhou Ouling CNC Equipment Co., Ltd. proporciona el ZNC350 para cavidades de moldes de inyección, herramientas, componentes de troqueles y procesamiento de metales conductores de precisión.
Características clave
Tamaño práctico para la producción diaria de moldes
La ZNC350 es adecuada para fabricantes que procesan principalmente moldes pequeños y medianos pero que requieren más espacio de trabajo que una máquina compacta.
Es adecuado para:
- Cavidades del molde de inyección
- Insertos de molde
- Componentes de herramientas
- Troqueles pequeños y medianos
- Huecos internos
- Mecanizado de cavidades generales
Mesa de trabajo de 600 × 350 mm
La mesa de trabajo de 600 × 350 mm proporciona una plataforma práctica para el posicionamiento de la pieza de trabajo y la configuración de los accesorios.
Combinada con un recorrido X/Y de 350 × 250 mm, la máquina es adecuada para una amplia gama de tareas rutinarias de mecanizado de moldes.
Recorrido del cabezal de 200 mm
El ZNC350 proporciona un recorrido del cabezal de 200 mm, lo que ofrece flexibilidad adicional para el posicionamiento de electrodos y el mecanizado de cavidades.
Esto es útil para piezas de trabajo que requieren un acercamiento más profundo a los electrodos o una configuración vertical más flexible.
Soporte para electrodos de cobre y grafito
La serie ZNC admite parámetros de mecanizado dedicados para:
- Electrodos de cobre
- Electrodos de grafito
Esto ayuda a los operadores a seleccionar configuraciones de descarga adecuadas según el material del electrodo y la etapa de mecanizado.
Múltiples modos de mecanizado
La máquina soporta:
- Mecanizado en desbaste
- Mecanizado medio
- Mecanizado fino
- Mecanizado ultra-fino
Esto permite utilizar el ZNC350 en diferentes etapas de la producción de cavidades de molde.
Monitoreo automático del arco
La máquina está equipada con un control automático de acumulación de carbono anti-ARC.
Esto ayuda a reducir la descarga inestable y la acumulación de carbón-durante el mecanizado de cavidades, especialmente en áreas más profundas o confinadas.
Especificaciones ZNC350
| Artículo | Especificación |
|---|---|
| Modelo | ZNC350 |
| Tamaño de la mesa de trabajo | 600 × 350 milímetros |
| Recorrido de la mesa de trabajo X/Y | 350 × 250 milímetros |
| Viaje del eje Z | 200 milímetros |
| Viaje de cabeza | 200 milímetros |
| Dimensión del tanque de trabajo | 900 × 570 × 345 milímetros |
| Máx. Peso del electrodo | 50 kilogramos |
| Máx. Peso de la pieza de trabajo | 450 kilogramos |
| Peso total de la máquina | 1100 kilogramos |
Opciones del sistema de control
La serie ZNC admite sistemas de control de la serie OL-.
| Artículo | OL-30 | OL-60 | OL-100 |
|---|---|---|---|
| Fuerza | 2,5 KVA | 4,8 KVA | 7,5 KVA |
| Corriente máxima de erosión | 30 A | 60 A | 100 A |
| Máxima eficiencia en el trabajo | Mayor o igual a 250 mm³/min | Mayor o igual a 400 mm³/min | Mayor o igual a 1000 mm³/min |
| Desgaste mínimo del electrodo | Menor o igual al 0,2% | Menor o igual al 0,3% | Menor o igual al 0,4% |
| Mejor rugosidad de acabado | Ra Menor o igual a 0,2 μm | Ra Menor o igual a 0,3 μm | Ra Menor o igual a 0,6 μm |
| Mostrar | Pantalla de computadora industrial | Pantalla de computadora industrial | Pantalla de computadora industrial |
La configuración de control real se puede seleccionar según los requisitos de mecanizado.
Aplicaciones típicas
La máquina de electroerosión por penetración ZNC350 es adecuada para:
- Moldes de inyección pequeños y medianos.
- Mecanizado de cavidades de molde
- Insertos de precisión
- Componentes de herramientas
- recovecos profundos
- Perfiles internos
- Reparación de moldes
- Aplicaciones generales de electroerosión
Estructura de la máquina
La máquina adopta hierro fundido FC-35 con tratamiento de envejecimiento natural y envejecimiento en varias etapas.
Esto ayuda a mejorar:
- Rigidez estructural
- Estabilidad-a largo plazo
- Retención de precisión
- Resistencia a la deformación durante el funcionamiento continuo.
Los rodamientos-de precisión y los componentes mecánicos estables respaldan una producción diaria confiable.
¿Por qué elegir ZNC350?
El ZNC350 es una opción intermedia práctica para los fabricantes que necesitan más capacidad de trabajo que el ZNC300 pero no requieren una plataforma ZNC450 más grande.
Las principales ventajas incluyen:
- Mesa de trabajo de 600 × 350 mm.
- Recorrido X/Y de 350 × 250 mm
- Recorrido del cabezal de 200 mm
- 450 kg de peso máximo de la pieza de trabajo
- Peso máximo del electrodo 50 kg.
- Soporte de electrodos de cobre y grafito.
- Múltiples modos de mecanizado
- Monitoreo automático de CRA
Preguntas frecuentes
P1: ¿Para qué se utiliza principalmente el ZNC350?
R1: El ZNC350 se utiliza principalmente para cavidades de moldes pequeñas y medianas, insertos, herramientas y mecanizado por electroerosión en general.
P2: ¿Cuál es el peso máximo de la pieza de trabajo?
A2: El peso máximo de la pieza es de 450 kg.
P3: ¿Cuál es el peso máximo del electrodo?
A3: La máquina soporta electrodos de hasta 50 kg.
P4: ¿Cuál es el tamaño de la mesa de trabajo?
A4: El tamaño de la mesa de trabajo es 600 × 350 mm.
P5: ¿Cuál es el recorrido X/Y?
A5: La máquina proporciona un recorrido X/Y de 350 × 250 mm.
P6: ¿El ZNC350 tiene recorrido de cabeza?
R6: Sí. El ZNC350 proporciona un recorrido del cabezal de 200 mm.
P7: ¿Puede utilizar electrodos de grafito?
R7: Sí. La serie ZNC admite parámetros de mecanizado dedicados para electrodos de cobre y grafito.
